Jak działa automatyczne router PCB?

Hej! Jako dostawca routerów automatycznych PCB, jestem bardzo podekscytowany, aby podzielić się z wami, jak działają te fajne maszyny. Niezależnie od tego, czy jesteś nowicjuszem w świecie produkcji PCB, czy doświadczonym profesjonalistą, który chce odświeżyć swoją wiedzę, ten post na blogu jest dla Ciebie.

Zacznijmy od podstaw. Automatywa PCB to kluczowy element sprzętu w procesie produkcji PCB. Został zaprojektowany w celu precyzyjnego wycinania i kształtowania drukowanych płyt obwodowych, oddzielając je od panelu lub przycinając pożądany rozmiar. Ta automatyzacja nie tylko oszczędza czas, ale także znacznie poprawia dokładność i spójność cięć w porównaniu z metodami ręcznymi.

Podstawy operacji automatycznych routerów PCB

U podstaw routera Auto PCB wykorzystuje wysoką prędkość routetu routetu do przecięcia materiału PCB. Bit routera jest jak niewielka piła, ale jest o wiele bardziej precyzyjna. Może przecinać różne rodzaje substratów PCB, w tym FR - 4, aluminium, a nawet niektóre elastyczne materiały.

Cały proces rozpoczyna się od cyfrowego pliku projektowego, zwykle w formacie Gerber. Ten plik zawiera wszystkie szczegóły dotyczące układu PCB, w tym kształt płyty, lokalizację komponentów i obszary, które należy wyciąć. Auto router PCB odczytuje ten plik i używa go jako przewodnika do operacji cięcia.

Krok - według - krok

1. Ładowanie panelu PCB

Najpierw operator ładuje panel PCB na stół roboczy routera. Panel jest zwykle dużym arkuszem zawierającym wiele poszczególnych PCB. Stato robocze ma na celu bezpieczne utrzymanie panelu na miejscu podczas procesu cięcia. Niektóre zaawansowane routery mają nawet systemy próżniowe, aby upewnić się, że panel nie porusza się ani nie wibruje, co może wpłynąć na dokładność cięcia.

2. Konfigurowanie bitu routera

Następnie wybierany jest odpowiedni bit routera na podstawie materiału PCB i wymaganego rodzaju cięcia. Bity routera występują w różnych kształtach i rozmiarach, takich jak proste bity, bity i młyny końcowe. Każdy rodzaj bitu jest przeznaczony do określonego zadania cięcia. Na przykład bit V - często jest używany do punktacji PCB, podczas gdy do pełnych cięć głębokości używany jest prosty bit.

3. Programowanie ścieżki cięcia

Cyfrowy plik projektowania jest przesyłany do systemu sterowania routera. Następnie system sterowania używa tego pliku do generowania ścieżki cięcia dla bitu routeera. Ścieżka cięcia to seria współrzędnych, które mówią routerowi, gdzie się poruszać i jak wyciąć. W razie potrzeby operator może również wprowadzić pewne regulacje ścieżki cięcia, takie jak zmiana prędkości cięcia lub głębokość cięcia.

4. Cięcie PCB

Po zaprogramowaniu ścieżki cięcia router rozpoczyna operację cięcia. Bit routera porusza się wzdłuż zaprogramowanej ścieżki z dużą prędkością, przecinając materiał PCB. Prędkość cięcia i prędkość zasilania (prędkość, z jaką porusza się bit routera wzdłuż ścieżki cięcia) są starannie kontrolowane, aby zapewnić czyste i precyzyjne cięcie. Podczas procesu cięcia router może również użyć płynu chłodzącego lub smaru w celu zmniejszenia ciepła i tarcia, co może przedłużyć żywotność bitu routera.

5. Rozładunek wyciętych PCB

Po zakończeniu cięcia operator rozładowuje poszczególne PCB z panelu. Wycinane PCB są następnie gotowe do dalszego przetwarzania, takie jak montaż komponentów lub testowanie.

Zaawansowane funkcje nowoczesnych routerów automatycznych PCB

Nowoczesne routery automatyczne PCB mają wiele zaawansowanych funkcji, które sprawiają, że są jeszcze bardziej wydajne i przyjazne dla użytkowników.

Automatyczna zmiana narzędzia

Niektóre routery są wyposażone w automatyczny system narzędzia. Oznacza to, że router może automatycznie wybrać i zmienić bit routera podczas procesu cięcia. Ta funkcja jest szczególnie przydatna, gdy na tej samej płytce wymagane są różne rodzaje cięć. Na przykład router może najpierw użyć bitu V, aby ocenić PCB, a następnie automatycznie przełączyć się do bitu prostego dla pełnego cięcia głębokości.

System widzenia

Wiele routerów jest teraz wyposażonych w system wizji. System Vision wykorzystuje kamery do przechwytywania obrazów panelu PCB. Obrazy te są następnie analizowane przez system sterowania, aby zapewnić, że ścieżka cięcia jest dokładnie wyrównana z układem PCB. System widzenia może również wykryć wszelkie wady lub niewspółosiowości na panelu PCB i dokonać niezbędnych regulacji ścieżki cięcia.

Monitorowanie i raportowanie online

Niektóre routery pozwalają na monitorowanie i raportowanie online. Operator może w rzeczywistości monitorować proces cięcia za pomocą komputera lub urządzenia mobilnego. Router może również generować raporty o operacji cięcia, takich jak czas cięcia, liczba cięć i jakość cięć. Raporty te można wykorzystać do kontroli jakości i optymalizacji procesów.

Rodzaje automatycznych routerów PCB

Istnieją różne rodzaje routerów automatycznych PCB na rynku, każdy z własnymi zaletami i aplikacjami.

Wbudowany router PCBA

Wbudowany router PCBA jest przeznaczony do produkcji o dużej objętości. Można go zintegrować z zautomatyzowaną linią produkcyjną, umożliwiając ciągłe i wydajne cięcie PCB. Projekt inline oznacza, że ​​panele PCB można automatycznie podawać do routera, a wycięte PCB można przenieść bezpośrednio na następny etap procesu produkcyjnego.

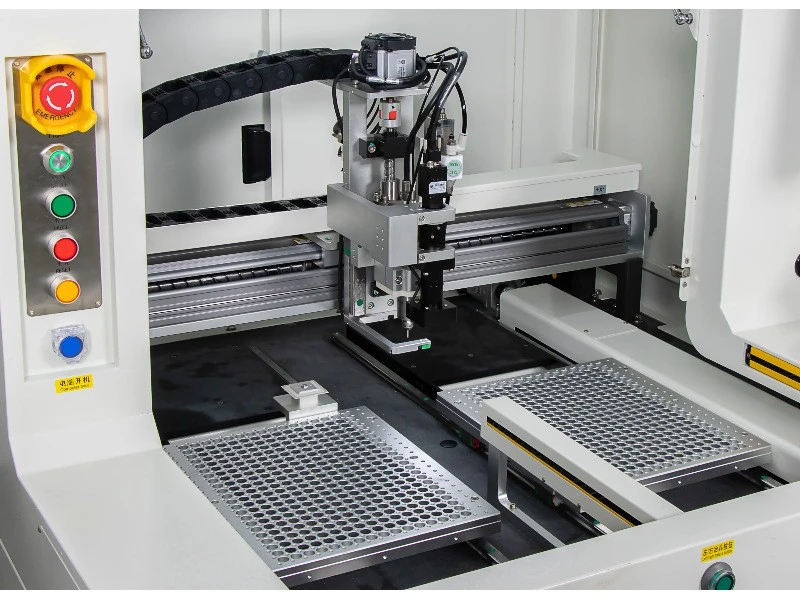

Maszyna ustawienia płytki PCB

Ten typ maszyny jest używany do konfigurowania paneli PCB przed procesem cięcia. Może dokładnie umieścić panele na stole roboczym, zapewniając prawidłowe wyrównanie ścieżki cięcia. Maszyna ustawienia płytki wbudowanej PCB może również wykonywać niektóre operacje do cięcia, takie jak oznaczenie paneli lub zastosowanie filmu ochronnego.

DEPANELIZER płytki obwodu

Deplenizer płytki obwodu jest specjalnie zaprojektowany do oddzielania poszczególnych PCB od panelu. Może używać różnych metod do deplenizacji PCB, takich jak routing, uderzenie lub punktacja. Depanezator płytki drukowanej jest często stosowany w połączeniu z innymi urządzeniami do produkcji PCB w celu poprawy ogólnej wydajności produkcji.

Dlaczego warto wybrać nasze routery automatyczne PCB?

Jako dostawca routerów automatycznych PCB jesteśmy dumni z oferowania wysokiej jakości, niezawodnych i innowacyjnych produktów. Nasze routery są zaprojektowane z najnowszą technologią i są zbudowane do końca. Zapewniamy również doskonałą obsługę klienta, w tym usługi instalacyjne, szkoleniowe i konserwacyjne.

Jeśli jesteś na rynku routera automatycznego PCB, niezależnie od tego, czy jest to wbudowany router PCBA, maszyna do ustawienia płytki PCB, czy depanelizator płytki drukowanej, chcielibyśmy porozmawiać z tobą. Możemy pomóc Ci wybrać odpowiedni router dla twoich konkretnych potrzeb i budżetu. Nie wahaj się więc skontaktować się z nami, aby uzyskać więcej informacji i rozpocząć proces negocjacji zamówień.

Odniesienia

• „Podręcznik produkcyjny PCB”
• Raporty branżowe dotyczące sprzętu do produkcji PCB

Więc masz to! Tak działa automatyczne router PCB. Mam nadzieję, że ten post na blogu dał ci lepsze zrozumienie tych niesamowitych maszyn. Jeśli masz jakieś pytania lub komentarze, zostaw je poniżej.
